La ley de Gauss y sus aplicaciones a través de realidad aumentada


Bienvenidx. Te presentamos algunas visualizaciones en realidad aumentada (RA) acerca de los principales conceptos relacionados con la ley de Gauss aplicada a cargas y campos eléctricos. Lo que aquí llamamos visualizaciones es la presentación de imágenes tridimensionales de conceptos abstractos. En la parte superior de este sitio de internet existe con una barra de navegación con fondo de color gris y cuatro botones azules que puedes usar para dirigirte a las secciones principales que a continuación te describimos. El botón La ley de Gauss te lleva a una breve descripción de la ley de Gauss y sus aplicaciones. El botón Instrucciones te conduce a una explicación de los pasos a seguir para observar las visualizaciones. El botón Código de colores te dirige a una imagen de resumen de los elementos representados en las visualizaciones. Las visualizaciones, con sus descripciones, están concentradas en la sección Visualizaciones, pero también puedes acceder a ellas mediante los enlaces con letras de color azul que encontrarás a lo largo del texto.

Breve descripción de la ley de Gauss y sus aplicaciones

La ley de Gauss para la electricidad es una de las ecuaciones de Maxwell, que son las ecuaciones fundamentales del electromagnetismo.
Su enunciado es:

El flujo eléctrico neto a través de cualquier superficie cerrada hipotética es proporcional a la carga eléctrica neta encerrada por dicha superficie.

A continuación, para comprender esta ley y poder aplicarla, profundizaremos en cada concepto que interviene en ella:

  • Campo eléctrico

  • Vectores de área

  • Flujo

  • Flujo del campo eléctrico

  • Superficies cerradas

  • Flujo neto

Con esto, podremos construir la ley de Gauss y mostrar algunas aplicaciones sencillas.

El campo eléctrico \( \vec{E} \)

En una región del espacio donde esté presente un conjunto de cargas eléctricas se modifican las características de dicho espacio, estableciendo un campo vectorial al que llamamos campo eléctrico \( \vec{E} \). Éste se define en términos de la fuerza \( \vec{F} \) que ejercen dichas cargas sobre una carga de prueba positiva \( q_{0} \):

\begin{equation} \tag{1} \vec{E}=\frac{\vec{F}}{q_{0}}. \end{equation}

Podemos representar el campo eléctrico de dos formas: usando vectores de campo o líneas de fuerza. En la Figura I, observamos dichas representaciones para el caso del campo alrededor de una carga puntual positiva, el cual es radial y tiene simetría esférica. En I(\( a \)), vemos vectores (flechas azules) que indican la magnitud, dirección y sentido del campo en cada punto alrededor de la carga, consecuentemente, son de mayor longitud cuando el campo es más intenso (cerca de la carga) y disminuyen su longitud conforme el campo es más débil (lejos de la carga). En cambio, al usar líneas de fuerza (líneas moradas en la Figura I (\( b \))), observamos la dirección y sentido, pero perdemos la longitud del vector. En este caso, la cantidad de líneas por unidad de área de sección transversal es la que nos proporciona información acerca de la magnitud del campo: la distancia entre líneas es menor cuando el campo es intenso y mayor cuando es más débil.

...

Figura l. El campo eléctrico generado por una carga puntual de signo positivo es representado en el plano \(xy\) por \( (a) \) vectores y \( (b) \) líneas de fuerza.

Vectores de área \( \vec{A} \) y diferenciales de área \( d\vec{A} \)

Podemos representar cualquier área \( A \) por medio de un vector de área \( \vec{A} \), con magnitud igual a \( A \) y dirección ortogonal a la misma.
Cuando una superficie no es plana, la dirección normal cambia de un punto a otro, en ese caso debemos descomponerla en superficies infinitamente pequeñas y definir un vector diferencial de área \( d\vec{A} \) para cada una. Podemos observar estos vectores en la Figura II con color anaranjado y amarillo, respectivamente.

...

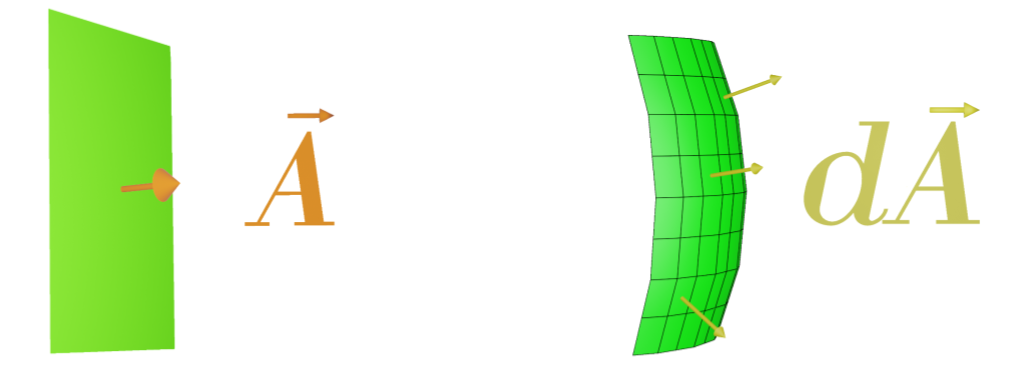

Figura ll. A la izquiera, un segmento de superficie plana con su vector de área \( \vec{A} \) y a la derecha una superficie curva con segmentos diferenciales de área, en los que se muestran tres vectores \( d\vec{A} \).


El flujo \( \Phi \)

El flujo \( \Phi \) es una medida de una cantidad física que atraviesa una superficie, real o imaginaria, en un tiempo determinado. Por definición, el flujo es el producto escalar entre un vector de campo y un vector de área.
Para entender mejor este concepto, y dado que este material se relaciona con Electricidad y Magnetismo, consideremos como ejemplo el flujo del campo eléctrico.

El flujo del campo eléctrico \( \Phi_{E} \)

En el caso del flujo eléctrico, la cantidad física que atraviesa una superficie es el campo eléctrico y se define como:

\begin{equation} \tag{2} \Phi_{E}=\int \vec{E}\cdot d\vec{A}. \end{equation}

Esta ecuación expresa que el flujo total a través de una superficie \( A \) es la suma de los flujos a través de cada superficie infinitesimal \( dA \).
De manera intuitiva, el flujo del campo eléctrico es proporcional a la cantidad de líneas de fuerza que atraviesan una superficie, como podemos observar en la visualización del flujo de un campo eléctrico uniforme a través de un plano.
Con ayuda de la Figura III, podemos formarnos una idea del flujo del campo eléctrico a través de algunas superficies, en las dos posibles representaciones del campo eléctrico generado por una carga puntual positiva. En \( (a) \), podemos ver el significado de la Ec. 2, y \( (b) \) muestra las líneas de fuerza que atraviesan la misma superficie con diferentes orientaciones y una superficie más grande. Como podemos apreciar, el flujo dependerá del tamaño de la superficie y de su inclinación con respecto a las líneas de fuerza.

...

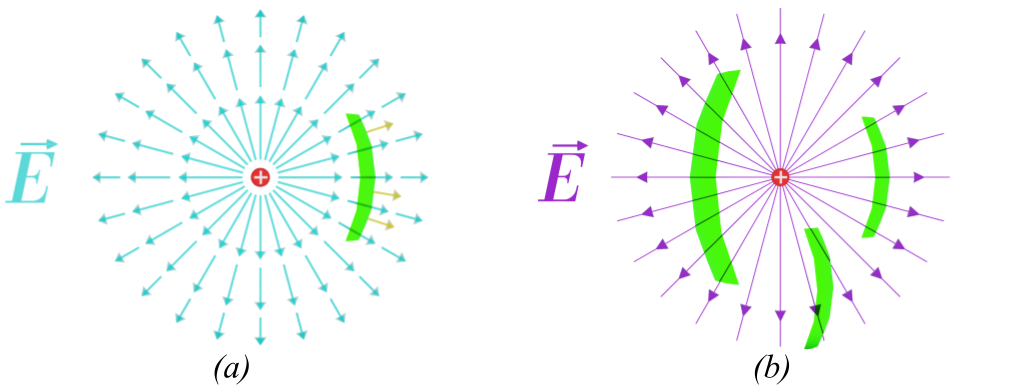

Figura lll. Para una carga puntual positiva, se muestran en el plano \(xy\), en \( (a) \) vectores de campo eléctrico (flechas azules) y vectores diferenciales de área \(d\vec{A}\) (flechas amarillas), y en \( (b) \) líneas de fuerza. En ambos casos, se representa el flujo del campo eléctrico a través de superficies de color verde semitransparente.


Superficies cerradas

Podemos pensar en una superficie cerrada como aquella que encierra un volumen y, en muchos casos, esto se puede lograr uniendo varias superficies abiertas. Por ejemplo, podemos encerrar un cubo por seis superficies cuadradas, como las caras de un dado; una superficie cilíndrica se compone de dos tapas con forma de disco y una pared cilíndrica que, al extenderse, tendrá forma rectangular; finalmente, podemos considerar que una superficie esférica está compuesta por muchas superficies cuadradas pequeñas, similares a los espejos en una bola disco.
Por convención, cualquier vector \( \vec{A} \) o \( d\vec{A} \) de una superficie cerrada siempre apunta hacia afuera de ella, como se muestra en la Figura IV para superficies en forma de cubo, cilindro y esfera, respectivamente.

...

Figura lV. Tres diferentes superficies cerradas semitransparentes en forma de cubo, cilindro y esfera. Sobre las superficies del cubo se muestran seis vectores de área \( \vec{A} \), uno para cada una de sus caras; sobre las superficies del cilindro hay tres vectores diferenciales de área \( d\vec{A} \), dos en las tapas y uno en la pared cilíndrica; sobre la superficie esférica se muestran algunos vectores diferenciales de área \( d\vec{A} \).


Flujo neto

El flujo eléctrico neto se define como el flujo que sale menos el flujo que entra en una superficie cerrada. Su expresión matemática es:

\begin{equation} \tag{3} \Phi_{E}=\oint \vec{E}\cdot d\vec{A}, \end{equation}

donde el símbolo \( \oint \) indica una integral de superficie cerrada.
Consideremos el caso de unas superficies cerradas dentro de un campo uniforme, como vemos en la Figura V. En V (\( a \)) y (\( b \)), tenemos un cilindro para el cual podemos expresar el flujo neto como la suma de los flujos a través de su tapa izquierda \( (I) \), su pared cilíndrica \((II)\) y su tapa derecha \( (III) \):

\begin{equation} \tag{4} \Phi _{E}=\int_{I} \vec{E}\cdot d\vec{A}\:+\:\int_{II} \vec{E}\cdot d\vec{A}\:+\:\int_{III} \vec{E}\cdot d\vec{A}\:. \end{equation}

...

Figura V. Distintas superficies cerradas, con forma de cilindro \( (a) \) y \( (b) \), cubo \( (c) \) y esfera \( (d) \), dentro de un campo eléctrico uniforme representado por líneas de fuerza que van de izquierda a derecha. En \( (a) \), se muestran vectores diferenciales de área \( d\vec{A} \) en la tapa izquierda \( (I) \), en la pared cilíndrica \( (II) \) y en la tapa derecha \( (III) \). Las líneas de fuerza entran por \( I \) y salen por \( III \), mientras que por \( II \) no atraviesa ninguna línea. En \( (b) \), el mismo cilindro se ha rotado y todas las líneas que entran salen por distintas partes de él. Lo mismo ocurre en \( (c) \) y \( (d) \).


Observamos que todas las líneas de fuerza que entran por un lado de la superficie cerrada salen por otro, lo cual significa que el flujo a través del cilindro es igual a cero. Lo mismo ocurriría si en lugar del cilindro estuviera cualquier otra superficie cerrada (Figura V \( (c) \) y \( (d) \)).
Entonces, ¿el flujo neto siempre será igual a cero? La respuesta es no. Si pensamos de nuevo en una carga puntual y la encerramos con una superficie en forma de cubo (Figura VI \( (a) \)), veremos que todas las líneas de fuerza salen de ella, generando un flujo neto positivo, diferente de cero. Si la carga fuera negativa, todas las líneas de fuerza entrarían en el cubo y generarían un flujo de signo negativo. Entonces, siempre que una superficie encierra una carga neta el flujo es distinto de cero. Dicha carga neta es la suma de todas las cargas positivas y negativas encerradas y en ocasiones el resultado de esta suma puede ser igual a cero, como ocurre en el caso del dipolo que podemos ver en la Figura VI \( (b) \) o la visualización correspondiente. Cuando esto sucede el flujo neto es cero.

...

Figura VI. \( (a) \) Una carga puntual positiva es encerrada por una superficie imaginaria en forma de cubo. Las líneas de fuerza atraviesan la superficie de adentro hacia afuera, generando un flujo neto positivo. \( (b) \) Un dipolo es encerrado por una superficie con forma de prisma y la misma cantidad de líneas de fuerza atraviesan la superficie hacia afuera y hacia adentro, generando un flujo neto igual a cero. Sólo mostramos las líneas de fuerza en el plano \(xy\).


La ley de Gauss

Como hemos visto, el flujo eléctrico neto a través de una superficie cerrada es distinto de cero sólo si ésta encierra una carga neta. Esto constituye la formulación de la ley de Gauss, como la enunciamos al principio, así que ahora podemos retomarla y expresarla en su forma integral:

\begin{equation} \tag{5} \oint \vec{E}\cdot d\vec{A}=\frac{1}{\epsilon _{0}}q, \end{equation}

donde el lado izquierdo de la ecuación representa el flujo neto del campo eléctrico, \( q \) la carga neta encerrada por la superficie gaussiana y \( \epsilon _{0} \) es la constante de permitividad eléctrica del vacío \( (\epsilon _{0}\approx 8.85\times 10^{-12}\: C^{2}/Nm^{2}) \).

Aplicaciones de la ley de Gauss

Puesto que el flujo eléctrico a través de una superficie gaussiana que encierra una carga neta \( q \) es proporcional a dicha carga, independientemente de la superficie elegida, surge la pregunta ¿tendrá alguna utilidad elegir entre una superficie gaussiana u otra? La respuesta es sí, ya que para estimar el campo eléctrico por medio de la ley de Gauss debemos tomar en cuenta la siguiente idea:

La simetría de la distribución de carga sugiere la forma ideal de la superficie gaussiana.

Para entender mejor esto, hagamos el ejercicio de decidir qué superficie gaussiana es idónea para encerrar una carga puntual y aplicar la ley de Gauss. Si optamos por una superficie en forma de cubo, en diferentes puntos de ésta será distinto el ángulo entre los vectores de campo \( \vec{E} \) y los vectores diferenciales de área \( d\vec{A} \), también la distancia desde la carga y, por lo tanto, la intensidad del campo. En estas condiciones, tendríamos que expresar la integral de superficie cerrada como la suma de los productos escalares definidos para cada punto sobre las superficies del cubo, un cálculo con un número muy grande de operaciones. Con ayuda de la Figura VII \( (a) \) podemos observar esta situación física.
Si en lugar de usar una superficie con forma de cubo usamos una esférica, de tal forma que su centro y la posición de la carga coincidan, para cualquier punto sobre la superficie esférica la dirección de los vectores de campo y los vectores diferenciales de área será la misma, así como la distancia desde la carga hasta el punto considerado y la intensidad del campo, como podemos observar en la Figura VII \( (b) \) y en la visualización correspondiente.

...

Figura VII. \( (a) \) Una carga puntual positiva es encerrada por una una superficie con forma de cubo, de esta manera el ángulo entre los vectores de campo \( \vec{E} \) y diferenciales de área \( d\vec{A} \) es distinto en diferentes puntos de la superficie. \( (b) \) Una superficie esférica encierra una la carga positiva ubicada en su centro, de esta manera el ángulo entre los vectores de campo \( \vec{E} \) y diferenciales de área \( d\vec{A} \) es el mismo en todos los puntos y el campo es uniforme sobre toda la superficie. Sólo mostramos las líneas de fuerza en el plano \(xy.\)


Puesto que en este caso el campo es uniforme sobre toda la superficie, éste puede salir de la integral. A continuación, al integrar el diferencial de área obtenemos el área correspondiente a la superficie de la esfera:

\begin{equation} \tag{6} \oint \vec{E}\cdot d\vec{A}=\oint \left | \vec{E} \right |\left | d\vec{A} \right |cos(0^{\circ})=E\oint d\vec{A}=EA=E(4\pi r^{2}). \end{equation}

Ahora, para llegar a la expresión que buscamos, igualamos este resultado con el lado derecho de la ley de Gauss:

\begin{equation} \tag{7} E(4\pi r^{2})=\frac{1}{\epsilon _{0}}q. \end{equation}

Finalmente, despejamos el término que nos interesa, quedando la ecuación de la siguiente forma:

\begin{equation} \tag{8} E=\frac{1}{4\pi\epsilon _{0} r^{2}}q. \end{equation}

Con este ejemplo, acabamos de mostrar que la ley de Gauss es más fundamental que la ley de Coulomb, puesto que, si empleamos el resultado anterior y también la definición del campo eléctrico (Ec. 1), podemos llegar a la ley de Coulomb para la fuerza eléctrica entre dos cargas puntuales:

\begin{equation} \tag{9} F_{E}=\frac{1}{(4\pi \epsilon _{0})}\frac{qq_{0}}{r^{2}}. \end{equation}

Ahora, consideremos el caso de un segmento de una línea muy larga con densidad lineal de carga \( \lambda \) positiva y uniforme:

\begin{equation} \tag{10} \lambda=\frac{Q}{L}, \end{equation}

donde \( Q \) es la carga total en la línea y \( L \) es la longitud de la línea.
Las líneas de fuerza alrededor de la distribución de carga forman un patrón simétrico con respecto a un eje que coincide con la línea de carga, siempre y cuando consideremos un segmento lejos de los extremos. En la Figura VIII, mostramos este patrón proyectado sobre el plano \( xy \), y en la visualización correspondiente lo podemos observar en tres dimensiones. Esta simetría nos sugiere usar una superficie gaussiana cilíndrica cuyo eje sea colineal con la línea de carga. Así, sobre la pared cilíndrica \( II \), los vectores de campo \( \vec{E} \) y diferenciales de área \( d\vec{A} \) tienen la misma dirección y el campo es uniforme, puesto que la distancia \( r \) desde la línea hasta cualquier punto de la pared cilíndrica es la misma. Por otro lado, a través de las tapas, donde dichos vectores son ortogonales entre sí, el producto escalar es igual a cero, y por lo tanto el flujo también lo es.

...

Figura VIII. Un segmento de línea de carga positiva es encerrado por una superficie gaussiana con forma de cilindro de radio \( r \) y longitud \( h \). En cualquier punto de la pared cilíndrica \( II \) el campo eléctrico \( \vec{E} \) es uniforme y paralelo a los vectores diferenciales de área \( d\vec{A} \), mientras que, sobre las tapas \( I \) y \( III \), estos vectores son ortogonales. Los bordes ondulados de la línea de carga indican que la línea se prolonga hacia ambos lados. Unicamente mostramos las líneas de fuerza en el plano \( xy \).


Tomando en cuenta la simetría que acabamos de analizar y retomando la Ec. 4, al resolver las integrales obtenemos:

\begin{equation} \tag{11} 0+\int\left | \vec{E} \right | \left | d\vec{A}_{II} \right | cos (0^{\circ})+0=E\int dA_{II}=EA_{II}=E(2\pi rh), \end{equation}

donde \( r \) es la distancia entre la línea de carga y la pared cilíndrica y \( h \) es la longitud del cilindro. A diferencia de la situación que presentamos en la Figura V \( (a) \) y \( (b) \), aquí observamos un resultado distinto de cero para el flujo, puesto que ahora la superficie gaussiana sí encierra una carga neta. A continuación, igualamos el resultado anterior con el lado derecho de la ley de Gauss, tomando en cuenta que la carga neta encerrada también depende de la longitud de la superficie gaussiana que escogimos \( q=h\lambda \):

\begin{equation} \tag{12} E(2\pi rh)=\frac{1}{\epsilon _{0}}(h\lambda ). \end{equation}

Finalmente, despejamos el término que nos interesa para encontrar el campo eléctrico a una distancia \( r \) de la línea de carga:

\begin{equation} \tag{13} E=\frac{h\lambda}{\epsilon _{0}(2\pi rh)}=\frac{\lambda}{2\pi\epsilon _{0}r}. \end{equation}

En la sección Visualizaciones podremos observar en RA lo que vimos en las figuras anteriores.

Fuentes:
Halliday, D., Resnick, R. y Krane, K. (1999). Física Volumen 2. México: Compañía Editorial Continental.
Purcell, E. & Morin, D. (2013). Electricity and magnetism. Estados Unidos de América: Cambridge University Press.



Instrucciones para acceder a las visualizaciones

Para poder observar cualquiera de las visualizaciones en RA que aparecen en esta página de internet necesitas contar con:

  • Marcador, ya sea que decidas imprimirlo o que pueda ser visible a través de una pantalla distinta a la que usarás para observar la RA, puedes descargar el marcador haciendo clic en la siguiente imagen
  • Un dispositivo móvil o computadora con navegador de internet
  • Conexión a internet
  • La cámara integrada en tu dispositivo móvil, laptop o en su caso una webcam

Sugerencias:

Recuerda que puedes imprimir el marcador del tamaño que prefieras, sólo debes tener cuidado de mantenerlo completamente visible durante la visualización. Para obtener el tamaño que te acomode, cambia la distancia del marcador a la cámara.

Puedes desplegar las visualizaciones en el dispositivo que prefieras. Si necesitas mayor libertad de movimiento entre la cámara y el marcador, puedes usar un dispositivo móvil.

Los pasos a seguir son los siguientes:

  1. Haz clic en el enlace a la visualización en RA que te interesa observar
  2. Si la cámara o webcam no se activa automáticamente, selecciona la opción "Permitir usar la cámara" cuando el navegador de internet lo solicite" haz clic aquí para ver una imagen de ejemplo de este paso
  3. Cuando la cámara o webcam comience a funcionar, coloca el marcador frente a ella para que sea reconocido
  4. Una vez reconocido el marcador, podrás observar la visualización en RA
  5. Puedes colocar el marcador frente a la cámara en distintas posiciones, acercarlo, alejarlo o girarlo de tal forma que puedas observar distintas partes o detalles en cada visualización
  6. En las visualizaciones, indicamos con letras las cantidades físicas que representamos, pero para obtener un panorama más completo de estas cantidades puedes usar el "Código de colores".

Código de colores

Para entender las visualizaciones, es necesario conocer el significado de los colores en los elementos representados, usa el siguiente código de colores:

Visualizaciones

Las siguientes visualizaciones forman parte del proyecto EducAR, y su objetivo es facilitar a los estudiantes de Electricidad y Magnetismo, particularmente de la carrera de Ingeniería en Computación , el entendimiento de la Ley de Gauss con ayuda de RA. Todas las visualizaciones funcionan con un mismo marcador.


  • Flujo de un campo eléctrico uniforme a través de un plano.

    Una superficie plana cambia su orientación en una región con un campo eléctrico uniforme. Podemos notar que el número de líneas que atraviesan la superficie es mayor o menor dependiendo de su inclinación con respecto a las líneas de fuerza, lo cual nos da una medida intuitiva del flujo del campo a través de él.

  • Flujo neto

    Un dipolo es encerrado por completo (prisma) o sólo parcialmente (esfera y cubo) por superficies cerradas. Cuando el prisma contiene el dipolo, la carga neta encerrada es igual a cero y el flujo a través de dicha superficie también lo es, puesto que la misma cantidad de líneas de fuerza que salen del prisma vuelven a entrar. Por otro lado, cuando la esfera encierra una carga neta positiva, distinta de cero, las líneas de fuerza sólo salen de ella, dando lugar a un flujo neto positivo, mientras que, en el caso del cubo, que encierra una carga negativa, ocurre lo opuesto.

  • Aplicación de la ley de Gauss: el campo eléctrico debido a una carga puntual positiva

    Una carga puntual positiva es encerrada por superficies gaussianas que son atravesadas por las líneas de fuerza del campo eléctrico \( \vec{E} \).
    Primero, la carga se ubica en el centro de una superficie con forma de cubo, sobre la cual representamos dos vectores diferenciales de área \( d\vec{A} \). A su vez, dos vectores de posición ( \( \vec{r}_{1} \) y \( \vec{r}_{2} \)) indican que dos puntos sobre la superficie no están a la misma distancia de la carga. Además, el ángulo entre dichas líneas de fuerza y los vectores diferenciales de área es distinto en diferentes puntos de la superficie. En estas condiciones, no es posible aplicar la ley de Gauss para estimar el campo eléctrico.
    A continuación, una superficie esférica encierra la misma carga en su centro, de esta manera el campo \( \vec{E} \) sobre la superficie es uniforme. Elegimos representar un sólo vector diferencial de área \( d\vec{A} \) en un punto sobre la superficie, donde podemos observar que el ángulo entre dicho vector y el campo es cero. Lo mismo ocurriría para cualquier otro punto de la esfera. Considerando todos estos elementos, podemos concluir que la superficie esférica sí nos permite aplicar la ley de Gauss para calcular el campo eléctrico.

  • Aplicación de la ley de Gauss: el campo eléctrico debido a una sección de una línea de carga

    Representamos un segmento de una distribución de cargas puntuales positivas sobre una línea muy larga, con una densidad de carga uniforme \( Q/L \), junto con sus líneas de fuerza.
    La simetría del campo creado por esta distribución de cargas nos sugiere usar una superficie gaussiana cilíndrica, cuyo eje coincida con la línea, para encerrar una parte de ellas. Mostramos esta superficie con tres vectores diferenciales de área \( d\vec{A} \). De esta manera, el campo es uniforme y normal a la superficie en todos los puntos de la pared cilíndrica. Por otro lado, en las tapas el campo es paralelo a la superficie y el flujo es cero. Bajo esta situación, podemos aplicar la ley de Gauss para encontrar el valor del campo a una distancia \( r \) de la línea de carga.
